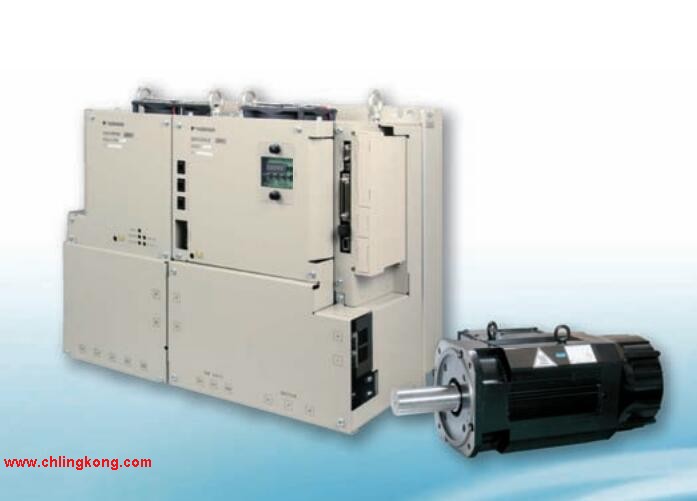

裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：15kw。
電源電壓：三相AC200V。
接口：指令選配安裝型（直線伺服電機用）SGDV-161H21A001。
選配（硬件）：擱架安裝型。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊SGDV-161H21A001
依據開放式現場網絡 DeviceNet 的通信規格SGDV-161H21A001。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）SGDV-161H21A001。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能安川 伺服控制器。高性能型、用途最佳型伺服單元（用途最佳型）。
最大適用電機容量：7.5kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-III通信指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：擱架安裝型。
功能：支持旋轉工作臺用途。
用途最佳型Σ-V-FT系列
根據不同的用途備有5個配備了便利功能的伺服單元機型安川 伺服控制器。
FT001（振動抑制功能升級規格）：通過強化的振動抑制功能，縮短定位時間。
FT003（壓力反饋功能）：通過高精度的壓力控制，促進裝置高性能化安川 伺服控制器。
FT005（支持旋轉工作臺用途）：具有旋轉坐標功能和定點通過輸出功能，能夠平滑且高精度控制旋轉工作臺。
FT006（定點通過輸出功能）：無需經由上位裝置便可設定定點通過輸出（觸發）。
FT008（支持絕對值系統用途）：可通過任意上位控制器構建絕對值系統。大容量SGMVV型伺服電機。
額定輸出：37KW。
電壓：三相AC200V。
串行編碼器：20位增量型。
額定轉速：800r/min。
主要機械構造：支腳安裝型、直軸端（不帶鍵槽與螺孔）。
選購件：不帶選購件。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動。直驅伺服電機SGMCS小容量型。
額定轉矩：7.0N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方方式∶永磁式安川SGDV-161H21A001。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC111500V 1分鐘SGDV-161H21A001。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
