全閉環模塊。
最大適用電機容量：11kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-Ⅲ通信指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：擱架安裝型+涂漆處理帶減速機伺服電機。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：全閉環模塊。
全閉環控制旋轉型伺服電機時，需使用全閉環模塊SGM7P-15AFAH721
請安裝在各類伺服單元上帶減速機伺服電機。
利用安裝在機械側的外部編碼器（直線光柵尺）等檢出器輸出的位置反饋信號，實現高精度、高響應性定位。
可對應高分辨率的外部編碼器（直線光柵尺）。伺服電機SGMAH型（轉速：3000r/min）帶減速機伺服電機。
功率：0.1kw。
電源電壓：單相AC200V。
串行編碼器：16位絕對值。
設計順序：A。
軸端：直軸帶螺孔。
選購件：帶油封、DC24V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性。
縮短了參數設定和維護時間伺服電機規格。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。無減速機中慣量、扁平伺服電機SGM7P型（額定轉速：3000r/min）。
額定輸出：0.2kw伺服電機規格。
電源電壓：AC200V。
串行編碼器：24位增量型。
設計順序：IP67。
軸端：直軸、無鍵槽。
選購件：帶油封、帶制動器（DC24V）。

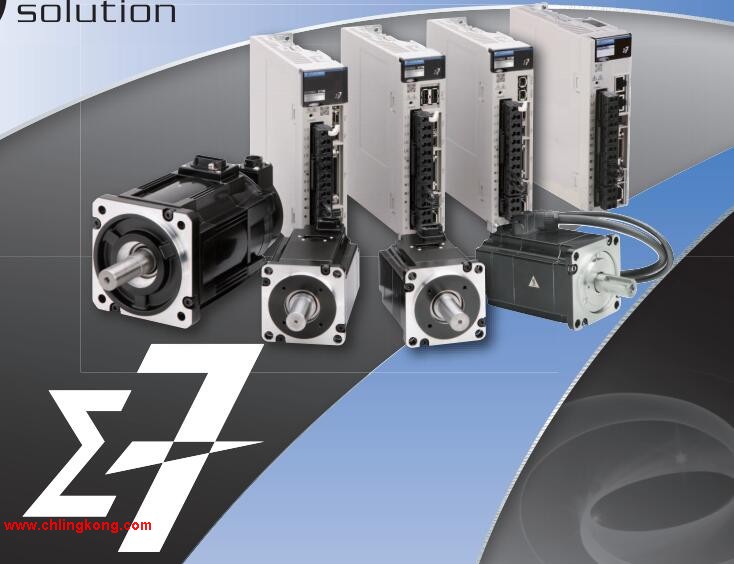

安川伺服電機，又稱YASKAWA安川伺服馬達，
原產地日本，在中國沈陽、上海嘉定也設有工廠，
是使物體的位置、方位、狀態等輸出被控量，
能夠跟隨輸入目標值（或給定值）的任意變化的自動控制系統伺服電機規格。
它分為交流伺服馬達和直流伺服馬達，
在國內的半導體、液晶制造裝置、電子部件封裝裝置、機床及一般機械中得到廣泛應用。
作為伺服驅動主導企業，安川首次提出了“機電一體化”的概念，
現在已經成為全球通用的名詞。直驅伺服電機SGMCS小容量型。
額定轉矩：8.0N·m。
伺服電機外徑尺寸：135mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等等級∶V15SGM7P-15AFAH721。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方方式∶永磁式SGM7P-15AFAH721。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使使用環境濕度∶20～80%（不得結露）SGM7P-15AFAH721。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
