直驅型伺服電機SGMCV型。
額定轉矩：14N·m。
伺服電機外徑尺寸：φ175mm。
串行編碼器：22位（單圈絕對值編碼器）。
設計順序：A。
法蘭：反向負載側伺服電機的編碼器。
選購件：不帶選購件。
在不帶減速機的狀態下直接驅動負載。
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩: 12～75N·m，最高轉速: 500～600r/min）SGMVV-2BDDBLD
利用22位高分辨率編碼器，可進行高精度的分度伺服電機的編碼器。
采用中空結構，便于接線、配管。
用途示例：
半導體制造裝置。
液晶電路板制造裝置。
各種檢查、試驗裝置。
電子元件封裝機。
C信息處理器。
C檢查設備。
各種自動化機械。
機械手。Σ-V系列伺服電機SGMSV型。
額定輸出：2.0kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）伺服電機的編碼器。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶保持制動器（DC24V）。
超大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機SGMVV-2BDDBLD。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）SGMVV-2BDDBLD。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。安全模塊。
最大適用電機容量：7.5kwSGMVV-2BDDBLD。
電源電壓：三相AC400V。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：擱架安裝型+涂漆處理。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統最佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內首家）。
可輕松實現機械系統的最佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。

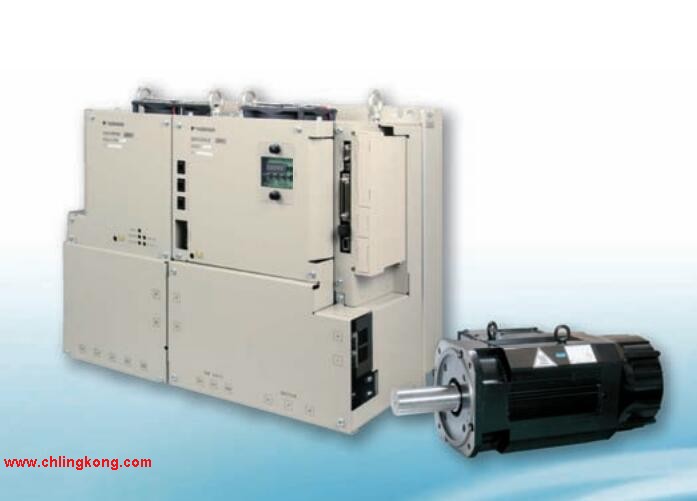

采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。大容量SGMVV型伺服電機。
額定輸出：30KW。
電壓：三相AC400V。
串行編碼器：20位增量型。
額定轉速：1500r/min。
主要機械構造：支腳安裝型、直軸端（無鍵槽與螺孔）。
選購件：帶保持制動器（DC90V）、帶帶塵封。
使用小型、、低慣量伺服電機，也能充分發揮機械的強力性能安川大容量伺服電機。
新機型SGMVV型備有額定輸出2222~55KW、額客轉速800r/min和1500r/min的產品伺服電機的編碼器。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動。
